软件概述

MSteel结构工具箱最新版是一款专为AutoCAD平台打造的辅助插件，集成了丰富的结构设计与计算功能。该工具箱采用全中文界面，操作直观清晰，兼容当前主流CAD软件版本。其核心能力覆盖钢结构、混凝土结构、基础构件等多个领域，支持柱截面估算、砼柱受压配筋计算、不规则截面受压验算、地下室外墙计算等专业功能，极大提升结构工程师在AutoCAD环境下的工作效率。

核心特色亮点

1. 界面清新简洁，全程中文操作，降低学习门槛；
2. 软件终身免费使用，并提供持续免费更新服务；
3. 兼容AutoCAD及市面上主流CAD平台，适配性强。

主要功能详解

1. 钢结构计算模块
支持截面参数查询、不规则截面参数计算、焊缝与螺栓群分析、构件稳定性验算、受扭与连续梁计算、实腹柱及钢管混凝土柱设计、柱计算长度系数确定、管桁架节点验算、横向加劲肋设计等。此外，还涵盖门刚铰接/刚接柱脚计算、端板设计、梁柱节点刚度分析，以及构件表面积、重量统计、钢板重量汇总、线长统计等实用功能。

2. 混凝土结构计算模块
提供柱截面初步估算、混凝土柱受压配筋计算、不规则截面受压承载力验算、地下室外墙内力分析、连续梁与竖向折梁计算、空心板与雨篷结构设计、梯板配筋、弯剪扭复合构件验算、桩基考虑压曲后的强度修正等。同时支持独立基础设计、主动土压力计算、裂缝宽度验算、梁附加箍筋与吊筋配置、折梁转角处附加箍筋、预埋锚筋设计、剪力墙边缘构件配筋率与配箍率校核、钢筋锚固长度计算及钢筋排列优化。

3. 辅助计算工具
集成幕墙荷载分析、玻璃板块强度验算、线材下料优化排版、天沟断面与落水管设计、弹簧刚度计算、结构基本自振周期估算、建筑高宽比校核、风荷载标准值计算、风速与风压换算、消防车荷载折减分析等功能。另含地震影响系数查表、数值插值计算、方程求解、PKPM标准层结果自动合并等实用小工具。

4. 图层与显示管理
提供强大的图层控制能力，包括按层/按颜色显示或隐藏图形、部分区域显示/隐藏、颜色后置处理；支持图层锁定与解锁（单层或批量）、图层批量新建与修改、图层自动转换；还可实现图层切换时同步切换填充样式、线型、标注样式及字体样式，并快速设置当前绘图层、标注样式和文字样式。

常见问题解答

问题：为何无法生成计算书？

若生成的计算书为空白文档，通常由Windows系统权限限制导致软件无法写入文件。

推荐以下三种解决方案：

1. 将MSteel结构工具箱安装至非系统目录（如避免安装在C:\Program Files等受保护路径）；
2. 启动AutoCAD时，右键选择“以管理员身份运行”；
3. 右键点击AutoCAD快捷方式，进入“属性”→“兼容性”选项卡，勾选“以管理员身份运行此程序”，确保每次启动均具备足够权限。

安装步骤指南

1. 在pc下载网获取MSteel结构工具箱最新版安装包；

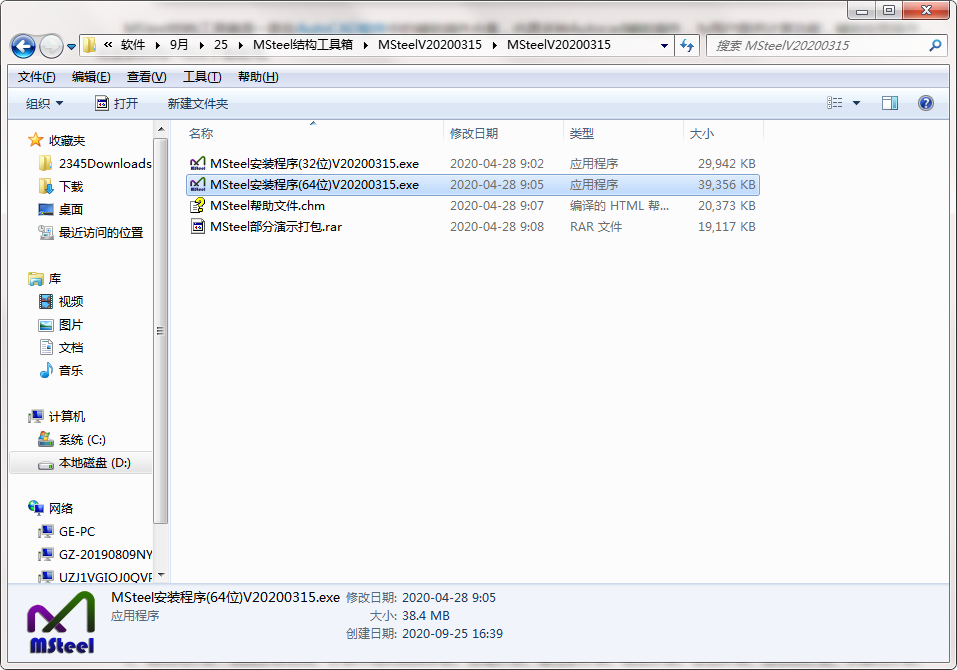

2. 解压安装包并运行其中的EXE文件；

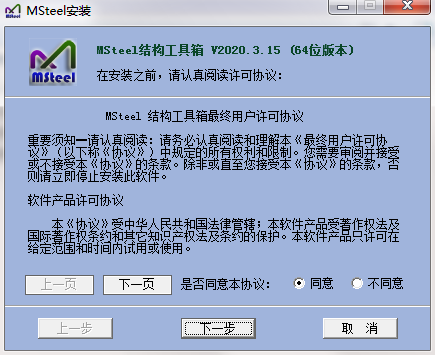

3. 双击启动安装程序，阅读许可协议后勾选“我同意”，点击“下一步”继续；

4. 安装完成后，即可进入MSteel结构工具箱主界面开始使用。

近期更新日志（2020.03.15）

- 修复双显示器环境下菜单与对话框显示异常的问题；
- 升级线材优化下料功能，新增支持导出Excel与Word格式结果；
- 改进梁配筋平法修改功能，具体优化如下：
  1) 取消集中标注中钢筋字符与梁宽字符必须位于同一图层的限制；
  2) 支持对单独成行的梁尺寸标注（如“BxH”）进行梁宽识别；
  3) 新增对单独构造通长筋（如“2D12”）的双击修改支持；
  4) 优化梁平法移位时对图形组的自动判断逻辑；
  5) 修复特定情况下梁宽无法正确识别的Bug。
